Tipos de Electrodos para Soldadura: Características y Aplicaciones

¿Qué Electrodo Usar? Descubre el Más Adecuado para Tu Proyecto

Aprende a elegir el electrodo adecuado para cada material y posición de soldadura. ¡Guía completa para soldadores!

La soldadura es un proceso que desempeña un papel crucial en la fabricación y reparación de una amplia gama de productos, desde automóviles hasta estructuras metálicas.

Uno de los elementos fundamentales en el proceso de soldadura son los electrodos, que actúan como conductores de corriente y material de aporte.

Los diferentes tipos de electrodos disponibles en el mercado presentan características únicas que los hacen adecuados para distintas aplicaciones y tipos de soldadura.

En el presente artículo, presentaremos los diversos tipos de electrodos utilizados en soldadura, sus características, aplicaciones, ventajas, desventajas,usos específicos y más.

Comprender la función de cada tipo de electrodo es esencial para lograr soldaduras seguras, duraderas y de alta calidad. ¡Síguenos!

¿Qué es un electrodo para soldadura?

En el proceso de soldadura, el electrodo juega un papel fundamental como un componente esencial que permite unir metales de manera efectiva.

Un electrodo de soldadura es un material conductor que, al ser conectado a una fuente de corriente eléctrica, genera un arco eléctrico capaz de alcanzar temperaturas extremadamente altas. Este arco funde el electrodo y el material base, creando una unión sólida y permanente entre las piezas a soldar.

Los electrodos para soldadura están disponibles en una amplia variedad de tipos, cada uno con características únicas que los hacen adecuados para diferentes aplicaciones y procesos de soldadura.

Estructura externa

Estos electrodos pueden estar recubiertos con diferentes materiales que protegen el baño de fusión de contaminantes, controlan la formación de escoria y proporcionan propiedades específicas al cordón de soldadura.

Además de servir como fuente de material de aporte, los electrodos también desempeñan funciones clave en la estabilidad del arco eléctrico, la transferencia de calor y la composición química de la unión soldada. Su correcta selección y manejo son cruciales para garantizar soldaduras de alta calidad y durabilidad.

Clasificación de los electrodos

Los electrodos, en su mayoría, se clasifican dependiendo de las propiedades del material de aporte, que viene siendo básicamente el núcleo del electrodo.

Los encargados de clasificarlos son dos organizaciones: la A.W.S American Welding Society y la A.N.S.I American Society Engineers, que son las máximas autoridades en el mundo de la soldadura y son las encargadas de dictar las normas que se deben llevar a cabo en cada proceso.

Es fundamental conocer que ningún electrodo funciona como comodín para que podamos ocuparlo en cualquier aplicación, por esta razón es importante que se aprenda a escoger cuál es el electrodo que se necesita en el proyecto.

Para ello es muy sencillo plantear cómo se puede descubrir o determinar cuál es ese electrodo que se va a necesitar.

¿Qué se debe considerar para escoger el electrodo adecuado?

Es necesario considerar que existe una serie de pasos o preguntas que deben hacerse para saber qué tipo de electrodo se va a utilizar y que en realidad serán de gran ayuda. Entre ellos se encuentran:

• Identificar el material para soldar, cuál es su grosor, qué forma tiene.

• Identificar el tipo de unión donde se va a aplicar la soldadura.

• Requerimientos para la soldadura, su resistencia, sus propiedades.

• Posición de soldadura.

• Eficiencia en la producción, hay que considerar el tiempo estimado que se requiere.

• Condiciones generales del área de trabajo o de la pieza, que la persona a realizar el trabajo sea especializada.

• Tipo de corriente de la que se dispone, si es alterna o directa.

Tipos de electrodos

Por el tipo de material y revestimiento que está compuesto el electrodo en su núcleo se encuentran los siguientes grandes grupos:

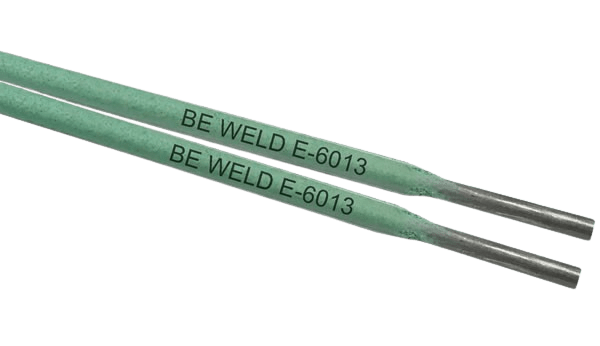

Electrodo para acero al carbono. Electrodo E-6013

Es uno de los más reconocidos entre los herreros y entre los que se están iniciando en la soldadura.

El primer carácter con el que nos encontramos es un letra E, esta nos indica que se trata de un electrodo para soldadura por arco, esta letra será una constante entre todos los electrodos revestidos.

Después encontramos un par de dígitos los cuales van juntos y expresan cuál será la mínima resistencia a la atracción de la soldadura sin ningún tipo de tratamiento térmico y se expresa en Kilo/libras por pulgada cuadrada. En este electrodo serían 60000 libras por pulgada cuadrada de resistencia a la atracción.

Para el caso de un electrodo 7018 tendríamos una mínima resistencia de 70000 libras por pulgada cuadrada.

Existen electrodos que pueden tener en vez de dos, tres dígitos como el electrodo E-10018 o el E-11018 que nos brindarán 100000 o 110000 libras por pulgada cuadrada de resistencia respectivamente.

Un tercer dígito

El tercer dígito que nos encontramos nos indica en qué posiciones puede ser soldado un electrodo, en relación a las composiciones nos referimos a las siguientes según la A.W.S.

• Posición plana.

• Posición horizontal.

• Posición en filete.

• Posición vertical.

• Posición vertical descendente.

• Sobre cabeza.

Para este caso en particular el 1 nos indica que es un electrodo apto para todas las posiciones, si tuviera un 2 como un electrodo E-7024 el 2 nos indicaría que el electrodo tendrá un desempeño ideal en posición plana y horizontal únicamente.

Si tuviera un 4 como el electrodo E-7048 nos indicaría que es un electrodo que puede trabajar en todas las posiciones, pero principalmente en soldadura vertical descendente.

Último dígito

El último dígito nos indica varias cosas: el tipo de corriente que se debe emplear para usarlo, el tipo de revestimiento, el tipo de arco e incluso su capacidad de penetración.

Para electrodo 6013 por ejemplo, tenemos que el 1 en conjunto con el 3 nos indica que se puede trabajar en corriente alterna o en corriente directa, por lo que podemos usarlo tanto en máquina de transformador como en inversores.

De igual forma se puede trabajar tanto en polaridad directa como en polaridad inversa si usamos un inversor de corriente directa, su revestimiento es de rutilo, lo que lo vuelve un electrodo rutílico, el arco que se genera es suave y su penetración es ligera.

¿Dónde utilizarlo?

Este electrodo se utiliza principalmente en la herrería e industria metal mecánica ligera, es relativamente fácil iniciar el arco con él, además de que su cordón final tiene buena apariencia. Es un electrodo que se puede utilizar inclusive para soldar espesores delgados.

Electrodo  6010

El electrodo 6010 nos indica que tiene una resistencia de 60000 libras por pulgada cuadrada y es apto para trabajar en todas las posiciones, solo puede ser utilizado en máquinas de corrientes directas y con polaridad invertida. Es un electrodo celulósico que nos brinda un arco fuerte y una penetración profunda.

¿Dónde utilizarlo?

• Construcción y reparación de embarcaciones.

• tuberías de alta y baja presión.

• Construcción de edificios.

• Puentes vehiculares y peatonales por mencionar algunos.

Electrodo 6011

El electrodo 6011 también tiene una resistencia de 60000 libras por pulgada cuadrada y es apto para trabajar en todas las posiciones, pero a diferencia del electrodo 6010 este electrodo puede ser trabajado tanto en corriente alterna como en corriente directa en polaridad invertida.

También es un electrodo celulósico que nos brinda un arco fuerte y una penetración profunda.

¿Dónde utilizarlo?

Se puede utilizar en las mismas aplicaciones que el electrodo 6010 y además en pequeños talleres de herrería e industria metal metálica ligera, gracias a su versatilidad y a los bajos amperes en los que puede ser utilizado, además de su facilidad para remover la escoria.

Electrodo 7018

El electrodo 7018 cuenta con una resistencia de 70000 libras por pulgada cuadrada, es apto para todas las posiciones y puede ser utilizado con corriente alterna o corriente directa en polaridad invertida.

Es un electrodo básico o de bajo hidrógeno, lo que significa en términos prácticos que se debe mantener protegido de la humedad.

¿Dónde utilizarlo?

Su fuerza de arco es media, al igual que su penetración y se utiliza principalmente en:

• Construcción de grandes estructuras como edificios y puentes.

• tuberías donde se requiera alta resistencia mecánica.

• en pailería y en general trabajo de acero de construcción, estructurales y donde se requiera cumplir con una calidad radiográfica.

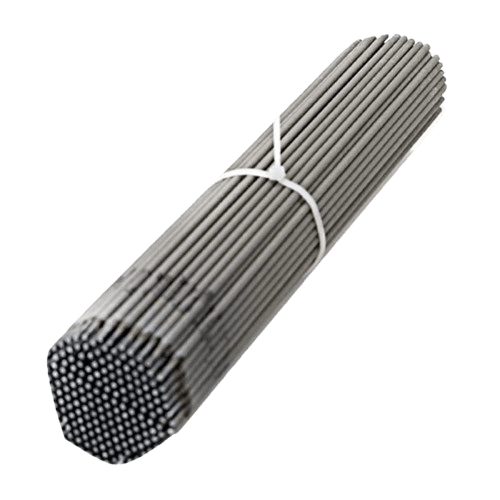

Electrodo para acero al carbono de baja aleación

Los electrodos para acero al carbono de baja aleación suelen estar compuestos principalmente por hierro y carbono, con la adición de elementos como manganeso, silicio, níquel y cromo en cantidades controladas para mejorar las propiedades de la soldadura.

Estos electrodos deben ofrecer una alta resistencia a la tracción y al impacto, garantizando la integridad estructural de las piezas soldadas.

Es importante que los electrodos para acero al carbono de baja aleación sean fáciles de manipular y soldar, permitiendo a los operarios realizar uniones de forma precisa y rápida.

Un buen electrodo debe ofrecer una estabilidad del arco durante el proceso de soldadura, evitando salpicaduras y asegurando una unión homogénea entre las piezas.

La capacidad de penetración del electrodo es crucial para lograr soldaduras completas y uniformes en aceros de baja aleación, permitiendo una fusión adecuada entre los materiales.

¿Dónde utilizarlos?

• Industria automotriz: Los electrodos para acero al carbono de baja aleación son ampliamente utilizados en la fabricación de vehículos, permitiendo la unión de componentes estructurales con alta resistencia y durabilidad.

• Construcción naval: En la construcción de barcos y embarcaciones, estos electrodos son fundamentales para unir las distintas partes metálicas, garantizando la integridad de la estructura en entornos marinos agresivos.

• Fabricación industrial: En la industria metalúrgica y manufacturera, los electrodos para acero al carbono de baja aleación se emplean en la fabricación de maquinaria pesada, tuberías y estructuras metálicas diversas.

Electrodos para aceros inoxidables

Los electrodos para aceros inoxidables están compuestos principalmente por acero inoxidable austenítico, ferrítico o martensítico, dependiendo del tipo de acero que se vaya a soldar. Además, pueden contener elementos como cromo, níquel y molibdeno para mejorar la resistencia a la corrosión.

Ofrecen una excelente estabilidad del arco durante el proceso de soldadura, lo que resulta en uniones limpias y de alta calidad. Debido a la naturaleza de los aceros inoxidables, los electrodos destinados a este fin deben mantener la resistencia a la corrosión del material base después de la soldadura.

Suelen ser fáciles de manipular y soldar, permitiendo a los operarios realizar trabajos de soldadura con precisión y eficiencia. Estos electrodos son versátiles y se pueden utilizar en una amplia gama de espesores de metal, lo que los hace ideales para aplicaciones diversas en la industria.

¿Dónde utilizarlos?

• Industria alimentaria: Los aceros inoxidables son comúnmente utilizados en la fabricación de equipos y maquinaria para la industria alimentaria debido a su resistencia a la corrosión. Los electrodos para aceros inoxidables son fundamentales en la soldadura de estos componentes.

• Industria química: En entornos donde se manejan productos químicos corrosivos, los aceros inoxidables son indispensables. Los electrodos especializados se utilizan para soldar tanques de almacenamiento, tuberías y equipos de procesamiento.

• Construcción de estructuras arquitectónicas: En la construcción de edificios y estructuras arquitectónicas, se utilizan aceros inoxidables por su apariencia estética y resistencia a la intemperie. Los electrodos para aceros inoxidables garantizan uniones duraderas y seguras.

• Industria petroquímica: En la industria petroquímica, donde se manejan temperaturas extremas y ambientes corrosivos, los aceros inoxidables son esenciales. Los electrodos adecuados aseguran la integridad de las instalaciones y equipos.

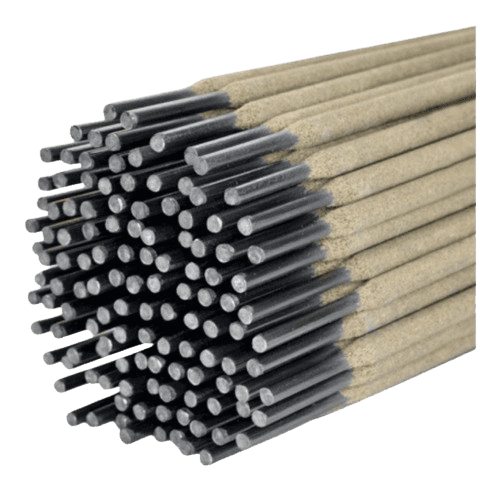

Electrodos para metales no ferrosos

Los electrodos diseñados para metales no ferrosos están compuestos por aleaciones adecuadas para cada tipo de metal, lo que garantiza una soldadura de alta calidad y durabilidad.

Ofrecen una excelente estabilidad del arco durante el proceso de soldadura, lo que facilita la creación de uniones limpias y precisas en metales no ferrosos.

Los electrodos para metales no ferrosos están diseñados para minimizar la formación de salpicaduras durante el proceso de soldadura, lo que contribuye a un acabado más limpio y profesional.

Además, son versátiles y pueden utilizarse en una amplia gama de espesores de metal no ferroso, lo que los hace ideales para aplicaciones variadas en la industria.

Algunos electrodos para metales no ferrosos están formulados para preservar la resistencia a la corrosión inherente de estos materiales después de la soldadura, manteniendo así la integridad de las piezas.

¿Dónde utilizarlos?

• Industria aeroespacial: En la fabricación de componentes aeroespaciales con materiales como el titanio y aluminio, los electrodos para metales no ferrosos son esenciales para garantizar uniones seguras y resistentes.

• Fabricación de equipos electrónicos: En la producción de equipos electrónicos que utilizan aleaciones de cobre u otros metales no ferrosos, los electrodos especializados permiten soldaduras precisas y fiables.

• Industria automotriz: En la reparación y fabricación de piezas de aluminio y magnesio para vehículos, los electrodos para metales no ferrosos juegan un papel crucial en asegurar conexiones sólidas y duraderas.

• Industria naval: En la construcción y reparación de embarcaciones que emplean metales no ferrosos como el bronce, los electrodos específicos son utilizados para realizar soldaduras de alta calidad que resisten las condiciones marinas corrosivas.

Electrodos celulósicos

Este tipo de electrodos contienen celulosa como componente principal en su revestimiento, lo que le confiere propiedades especiales durante la soldadura, como una mayor penetración y una escoria fácil de remover.

Poseen un alto contenido de hidrocarburos que favorece la creación de un arco eléctrico estable y caliente, facilitando la fusión del material base con el metal de aporte.

También permiten una penetración profunda en el material a soldar, lo que es especialmente útil en uniones de gran espesor o juntas biseladas.

Durante el proceso de soldadura, los electrodos celulósicos generan una escoria liviana y fácil de desprender, lo que simplifica las labores de limpieza y preparación de la soldadura final.

Los electrodos celulósicos son aptos para ser utilizados en diversas posiciones de soldadura, incluyendo vertical ascendente, vertical descendente, horizontal y overhead, lo que los hace ideales para trabajos en espacios complicados.

¿Dónde utilizarlos?

• Industria de la construcción: En la fabricación de estructuras metálicas, puentes y edificaciones, los electrodos celulósicos son utilizados para soldar vigas, columnas y otros elementos estructurales de acero de gran espesor.

• Reparación de maquinaria pesada: En la industria de la maquinaria pesada, los electrodos celulósicos son empleados para reparar componentes sujetos a altas cargas y desgaste, como chasis de camiones y excavadoras.

• Fabricación naval: En la construcción y mantenimiento de embarcaciones, los electrodos celulósicos son utilizados para soldar estructuras de acero naval y garantizar uniones resistentes y duraderas en entornos marinos exigentes.

• Industria petrolera: En la fabricación de tuberías y equipos para la industria petrolera, los electrodos celulósicos son empleados para realizar soldaduras de alta calidad que soporten condiciones extremas de presión y temperatura.

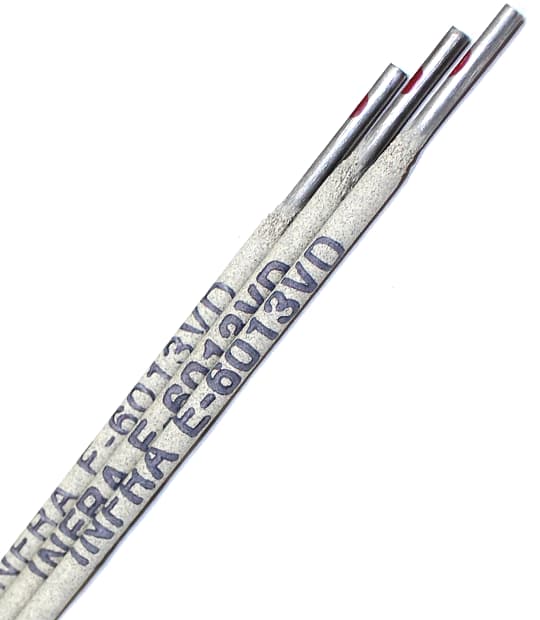

Electrodos rutilicos

Los electrodos rutilicos contienen un revestimiento compuesto principalmente por óxido de rutilo, que facilita la formación de una escoria protectora durante la soldadura, protegiendo el baño de fusión y el metal de aporte de la contaminación atmosférica.

Gracias a su revestimiento de rutilo, estos electrodos ofrecen una excelente estabilidad del arco eléctrico, lo que resulta en una soldadura más suave y controlada, reduciendo la posibilidad de salpicaduras y mejorando la calidad del cordón de soldadura.

Estos son adecuados para ser utilizados en diversas posiciones de soldadura, incluyendo horizontal, vertical ascendente y descendente, overhead y plana, lo que los hace ideales para aplicaciones en las que se requiere movilidad y flexibilidad.

Además, tienen una baja probabilidad de generar poros en la soldadura final, lo que garantiza uniones sólidas y libres de defectos en una amplia gama de materiales base.

Los electrodos rutilicos son conocidos por ser fáciles de manejar, incluso para soldadores principiantes, gracias a su arco estable y su capacidad para adaptarse a diferentes condiciones de soldadura sin comprometer la calidad del trabajo final.

¿Dónde utilizarlos?

• Industria metalúrgica: En la fabricación y reparación de estructuras metálicas, tanques de almacenamiento, maquinaria pesada y equipos industriales, los electrodos rutilicos son ampliamente utilizados para realizar soldaduras de alta calidad y resistencia.

• Construcción naval: En la industria naval, los electrodos rutilicos son empleados para unir componentes de acero naval, como cascos de barcos, superestructuras y cubiertas, garantizando una soldadura duradera y resistente a las condiciones marinas adversas.

• Fabricación de tuberías: En la construcción de sistemas de tuberías para la industria del petróleo, gas y agua, los electrodos rutilicos son fundamentales para soldar tuberías de acero al carbono y aleaciones especiales con una alta integridad estructural.

• Reparación y mantenimiento industrial: En tareas de reparación y mantenimiento en plantas industriales, instalaciones de producción y equipos mecánicos, los electrodos rutilicos son empleados para restaurar componentes desgastados y realizar uniones de alta resistencia.

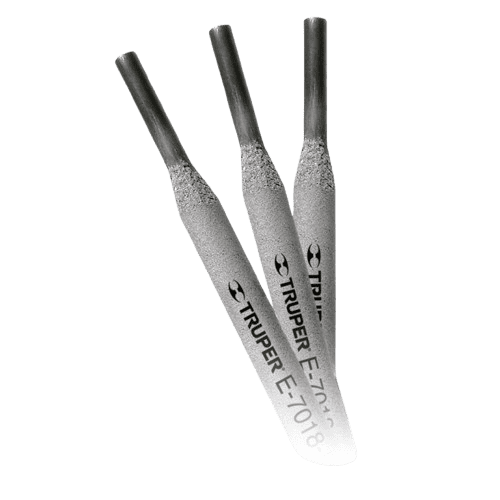

Electrodos básicos o de bajo hidrógeno

Los electrodos básicos o de bajo hidrógeno se caracterizan por tener niveles reducidos de hidrógeno en su composición, lo que minimiza el riesgo de fragilización por hidrógeno en las soldaduras, garantizando una unión resistente y duradera.

Garantizan una excelente estabilidad del arco durante la soldadura, lo que facilita un control preciso del proceso y reduce la probabilidad de salpicaduras, asegurando la formación de cordones de soldadura limpios y uniformes.

Los electrodos básicos o de bajo hidrógeno proporcionan soldaduras con excelentes propiedades mecánicas, como alta resistencia a la tracción, tenacidad y ductilidad, lo que las hace ideales para aplicaciones que requieren uniones fuertes y flexibles.

Poseen la capacidad de penetrar profundamente en el material base durante la soldadura, lo que resulta en juntas sólidas y de alta integridad estructural, especialmente en materiales de gran espesor.

Éstos son adecuados para soldar una amplia gama de materiales, incluyendo aceros al carbono, aceros de baja aleación, aceros inoxidables y aleaciones especiales, lo que los convierte en una opción versátil para múltiples aplicaciones industriales.

¿Dónde utilizarlos?

• Industria petroquímica: En la construcción y mantenimiento de instalaciones petroleras, tuberías y equipos para la industria del petróleo y gas, los electrodos básicos o de bajo hidrógeno son ampliamente utilizados debido a su resistencia a la corrosión y su capacidad para soportar condiciones adversas de trabajo.

• Fabricación de estructuras metálicas: En la fabricación de puentes, edificios, torres de comunicación y otras estructuras metálicas, estos electrodos son empleados para unir componentes de acero con soldaduras de alta resistencia y durabilidad.

• Energía eólica: En la industria de energía renovable, los electrodos básicos o de bajo hidrógeno se utilizan en la fabricación y reparación de torres eólicas, garantizando uniones robustas y confiables para soportar las condiciones climáticas extremas.

• Sector de la construcción naval: En la fabricación de barcos, embarcaciones y estructuras navales, estos electrodos son fundamentales para soldar cascos, superestructuras y componentes críticos con altos estándares de calidad y seguridad.

Electrodos minerales

Los electrodos minerales están compuestos principalmente por minerales como silicatos, carbonatos y óxidos metálicos, lo que les confiere propiedades únicas que mejoran la soldabilidad y la resistencia de las uniones soldadas.

Exhiben una alta resistencia a la corrosión, lo que los hace ideales para aplicaciones en ambientes agresivos o expuestos a la intemperie.

Los electrodos minerales generan poca cantidad de humos y gases durante la soldadura, lo que contribuye a un ambiente de trabajo más limpio y seguro para el operario.

Gracias a su alta conductividad térmica, los electrodos minerales facilitan la dispersión del calor durante la soldadura, ayudando a prevenir distorsiones en las piezas y asegurando una unión uniforme.

Son compatibles con una amplia gama de materiales, incluyendo aceros al carbono, aceros inoxidables, aluminio y aleaciones especiales, lo que los convierte en una opción versátil para diversas aplicaciones.

¿Dónde utilizarlos?

• Industria química: En la fabricación y mantenimiento de equipos y tuberías para la industria química, los electrodos minerales son utilizados debido a su resistencia a la corrosión y su capacidad para soportar ambientes corrosivos.

• Fabricación de recipientes a presión: En la construcción de recipientes a presión, tanques y calderas, estos electrodos son empleados para garantizar una unión segura y duradera en aplicaciones que requieren altos estándares de calidad y seguridad.

• Sector ferroviario: En la reparación y mantenimiento de componentes ferroviarios, como rieles, estructuras y vehículos, los electrodos minerales se utilizan para realizar soldaduras resistentes y libres de defectos que aseguren la integridad de las piezas.

• Industria de procesamiento de alimentos: En la fabricación de equipos y maquinaria para la industria de procesamiento de alimentos, estos electrodos son empleados debido a su baja contaminación y su capacidad para cumplir con los estándares sanitarios exigidos.

Electrodos polvo de hierro

Estos electrodos polvo de hierro están compuestos por una mezcla de polvo de hierro y otros elementos aleantes, lo que les confiere una alta resistencia mecánica y la capacidad de fundirse de forma precisa durante el proceso de soldadura.

Presentan una baja tasa de contracción durante la solidificación, lo que ayuda a prevenir deformaciones y tensiones residuales en las piezas soldadas, garantizando un acabado de alta calidad.

Facilitan la disipación uniforme del calor durante la soldadura, lo que contribuye a evitar distorsiones en las piezas y a lograr una unión sólida entre los metales.

También ofrecen una excelente resistencia a la corrosión, lo que los hace ideales para aplicaciones en entornos agresivos o expuestos a la intemperie, proporcionando una protección duradera a las piezas soldadas.

Después de la soldadura, las piezas unidas con electrodos de polvo de hierro pueden ser fácilmente mecanizadas o pulidas, permitiendo un acabado final de alta calidad y precisión en las reparaciones.

¿Dónde utilizarlo?

• Industria metalúrgica: En la reparación de componentes y maquinaria utilizados en la industria metalúrgica, como hornos, moldes y equipos de fundición, los electrodos de polvo de hierro son empleados para realizar soldaduras de alta resistencia y durabilidad.

• Sector automotriz: En la reparación de carrocerías, chasis y componentes estructurales de vehículos, los electrodos de polvo de hierro son utilizados para realizar soldaduras resistentes y de alta precisión, garantizando la integridad de las piezas y la seguridad de los ocupantes.

• Reparación de maquinaria pesada: En la industria de la construcción, minería y agricultura, estos electrodos son empleados para reparar componentes de maquinaria pesada, como excavadoras, tractores y equipos de carga, asegurando una unión fuerte y duradera que soporte las condiciones de trabajo extremas.

• Fabricación de herramientas y equipos industriales: En la producción de herramientas de corte, matrices y equipos industriales, los electrodos de polvo de hierro son utilizados para realizar reparaciones y modificaciones qie necesitan exactitud.

Vale la pena resaltar que cada electrodo tiene una serie de números y letras que son de gran utilidad para identificar las características del mismo y para cada grupo de los mencionados se tiene una designación diferente, tal y como lo explicamos en el primer tipo de electrodo.

Conclusión

A la hora de seleccionar el tipo de electrodo para tu proyecto de soldadura, es importante tener en cuenta factores como el material a soldar, el tipo de soldadura a realizar, las condiciones de trabajo y las propiedades requeridas en la unión.

Siempre es recomendable seguir las recomendaciones del fabricante del electrodo y realizar pruebas antes de comenzar el trabajo de soldadura.

En conclusión, la elección del tipo de electrodo para soldadura dependerá de las exigencias del proyecto en términos de material, proceso de soldadura y propiedades finales requeridas en la unión. Es fundamental seleccionar el electrodo adecuado para garantizar una soldadura de calidad y duradera.
